برای اجرای موفقیتآمیز لولهکشی فاضلاب زیرزمینی، درک و رعایت اصول حفر کانال فاضلاب، آمادهسازی کانال فاضلاب و تعیین عمق کانال لولهکشی فاضلاب از اهمیت حیاتی برخوردار است. این راهنمای جامع، مراحل کلیدی از برنامهریزی اولیه تا تست نهایی را تشریح میکند تا اطمینان حاصل شود که سیستم فاضلاب زیرزمینی شما پایدار، کارآمد و مطابق با استانداردها اجرا میگردد.
سیستم لولهکشی فاضلاب زیرزمینی، شریان حیاتی هر شهر و ساختمان است که دفع بهداشتی فاضلاب را تضمین میکند. اجرای صحیح این سیستم نه تنها بهداشت عمومی و سلامت محیط زیست را ارتقا میبخشد، بلکه از بروز مشکلات پرهزینه و پیچیدهای مانند نشت فاضلاب، گرفتگیهای مکرر، و آسیبهای ساختاری در آینده جلوگیری میکند. هرگونه سهلانگاری در حفر ترانشه فاضلاب، بستر سازی لوله فاضلاب یا شیببندی لوله فاضلاب میتواند به اختلال در عملکرد سیستم و تحمیل هزینههای گزاف تعمیر و نگهداری منجر شود. بنابراین، رعایت دقیق استانداردها و اصول فنی در هر مرحله، از برنامهریزی تا اجرا، امری ضروری و غیرقابل چشمپوشی است.
برنامهریزی دقیق و بررسیهای پیش از حفاری
پیش از آغاز هرگونه عملیات حفاری کانال فاضلاب، یک برنامهریزی جامع و بررسیهای دقیق میدانی و فنی، سنگ بنای موفقیت پروژه است.
شناخت و سنجش نوع خاک: پایه و اساس پایداری
نوع و ویژگیهای خاک منطقه، تاثیر بسزایی بر روش حفاری، پایداری دیوارههای ترانشه، و نحوه بستر سازی لوله فاضلاب دارد. شناخت مقاومت برشی خاک، نفوذپذیری، میزان رطوبت و پایداری آن، به مهندسان کمک میکند تا طراحی و اجرای ایمن و موثری داشته باشند. این شناخت از طریق آزمایشات ژئوتکنیک شامل حفاری گمانه، آزمایش نفوذ استاندارد (SPT) و آزمایشات آزمایشگاهی بر روی نمونههای خاک به دست میآید. این بررسیها اطلاعات حیاتی در مورد ظرفیت باربری خاک، احتمال ریزش و نیاز به سازههای نگهبان را فراهم میکنند.
تعیین محل و مسیر خط لوله: دقت در نقشهبرداری
مسیر لولهکشی فاضلاب زیرزمینی باید با دقت بالا و بر اساس نقشهبرداریهای دقیق توپوگرافی تعیین شود تا امکان شیببندی لوله فاضلاب مناسب برای جریان ثقلی فراهم گردد. همچنین قبل از حفر کانال فاضلاب، بررسی دقیق نقشههای تاسیسات زیرزمینی موجود (آب، برق، گاز، تلفن) الزامی است تا از هرگونه تداخل و آسیب به آنها جلوگیری شود. این مرحله نیازمند هماهنگی با سازمانهای مربوطه است.
اخذ مجوزهای لازم: رعایت الزامات قانونی
لزوم اخذ مجوزهای لازم از مراجع ذیصلاح: عملیات حفر ترانشه فاضلاب در بسیاری از مناطق نیازمند اخذ مجوز از شهرداری، سازمان آب و فاضلاب، و سایر نهادهای مرتبط است. رعایت این الزامات قانونی برای جلوگیری از توقف پروژه و جریمههای احتمالی حیاتی است.
حفر کانال (ترانشه) با رعایت استانداردها
حفر کانال فاضلاب یا ترانشه، مرحله فیزیکی آغاز پروژه است که باید با دقت و بر اساس اصول مهندسی انجام شود.
اصول حفاری ترانشه بر اساس استاندارد ASTM D2321
استاندارد ASTM D2321 یک مرجع بینالمللی برای نصب لولههای ترموپلاستیک در زیر زمین است. این استاندارد دستورالعملهای دقیقی برای حفر ترانشه فاضلاب، بستر سازی لوله فاضلاب، و بکفیل (پر کردن اطراف لوله) ارائه میدهد که رعایت آنها به افزایش طول عمر و کارایی سیستم کمک میکند.
این استاندارد به مواردی چون عرض ترانشه، پایداری دیوارهها، و نحوه مدیریت آبهای زیرزمینی میپردازد.
روشهای اجرایی حفاری کانال
- متداولترین روش: این روش شامل حفر یک کانال باز با استفاده از بیل مکانیکی یا سایر ماشینآلات حفاری است. این روش برای اکثر پروژههای لولهکشی فاضلاب زیرزمینی کاربرد دارد.
- روشهای مدرن حفاری (تونلی، غیر روباز): در مناطقی که حفاری روباز امکانپذیر نیست (مانند زیر خیابانهای پرتردد، ساختمانها یا موانع طبیعی)، از روشهای حفاری بدون ترانشه (Trenchless Technology) مانند حفاری تونلی یا پایپ جکینگ (Pipe Jacking) استفاده میشود. این روشها اختلالات سطحی را به حداقل میرسانند.
ملاحظات ویژه در عملیات حفاری
در مناطق شهری، حفاری با چالشهایی مانند ترافیک، تاسیسات موجود، و فضای محدود روبرو است. برنامهریزی دقیق، استفاده از تجهیزات مناسب و رعایت نکات ایمنی برای موفقیت در این شرایط ضروری است. وجود آبهای زیرزمینی میتواند عملیات حفاری را با مشکل مواجه کند. استفاده از سیستمهای زهکشی موقت (مانند پمپهای آبکش) برای پایین آوردن سطح آب و خشک نگه داشتن ترانشه، از جمله راهکارهای موثر است.
برای جلوگیری از ریزش دیوارههای ترانشه، به خصوص در خاکهای سست، باید از شمعکوبی، مهاربندی یا شیببندی مناسب دیوارهها استفاده کرد. رعایت نکات ایمنی کارگاهی و استفاده از علائم هشدار دهنده نیز الزامی است.

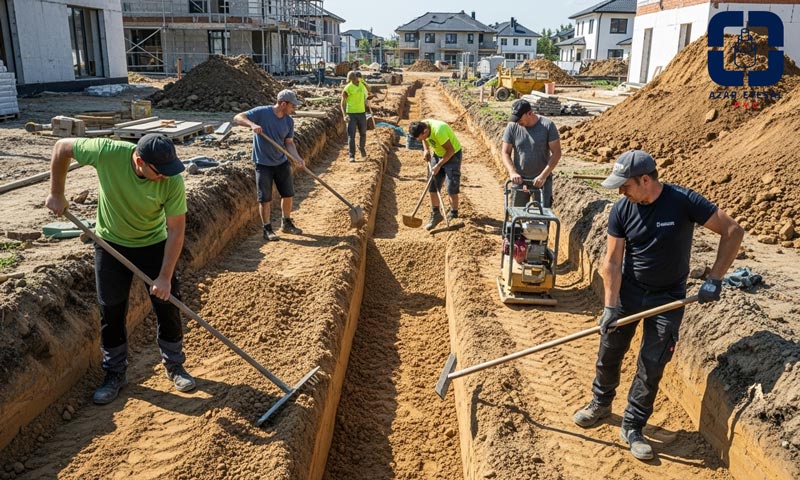

آمادهسازی بستر و کف کانال: زیرسازی حیاتی
پس از حفر ترانشه فاضلاب، آمادهسازی کانال فاضلاب و بستر آن برای قرارگیری لولهها، نقش کلیدی در پایداری و عملکرد طولانیمدت سیستم دارد.
اهمیت و اصول آمادهسازی بستر لولهها
بستر لوله باید به گونهای آماده شود که بار وارده از لوله و خاک روی آن به طور یکنواخت توزیع گردد. این امر از تمرکز تنش و نشست نامتقارن لوله که میتواند منجر به شکستگی شود، جلوگیری میکند. کف ترانشه باید کاملاً تسطیح و متراکم شود تا یک سطح صاف و پایدار برای قرارگیری لوله فراهم آید.
بسترسازی با مصالح مناسب (شن و ماسه)
معمولاً از شن یا ماسه با دانهبندی مشخص و عاری از مواد آلی و سنگهای تیز برای بستر سازی لوله فاضلاب استفاده میشود. استاندارد ASTM D2321 مواد مختلف را بر اساس کلاسهای مشخص دستهبندی میکند. لایه بستر باید با ضخامت یکنواخت (معمولاً حداقل ۱۰ تا ۱۵ سانتیمتر) در کف ترانشه ریخته شده و به خوبی متراکم گردد تا یک تکیهگاه محکم برای لوله ایجاد کند.
موارد استفاده از بتن در بستر سازی
در برخی موارد خاص، مانند عبور لوله از زیر بارهای ترافیکی سنگین، خاکهای بسیار سست، یا برای حفاظت بیشتر از لوله در برابر آسیبهای فیزیکی، ممکن است از بتن برای بستر سازی لوله فاضلاب استفاده شود.
تعیین عمق و شیببندی استاندارد کانال
عمق کانال لولهکشی فاضلاب و شیببندی لوله فاضلاب دو عامل حیاتی هستند که مستقیماً بر عملکرد سیستم فاضلاب ثقلی تاثیر میگذارند.
عوامل موثر بر تعیین عمق مناسب کانال فاضلاب
عمق کانال لولهکشی فاضلاب باید به گونهای باشد که لولهها در برابر بارهای وارده از خاک و ترافیک محافظت شوند. در مناطق سردسیر، عمق دفن باید از عمق یخزدگی بیشتر باشد تا از یخبستن فاضلاب جلوگیری شود. همچنین، باید با عمق سایر تاسیسات زیرزمینی هماهنگ باشد. استانداردهای محلی و بینالمللی، حداقل و حداکثر عمق کانال لولهکشی فاضلاب را بر اساس قطر لوله، نوع خاک و شرایط اقلیمی تعیین میکنند.

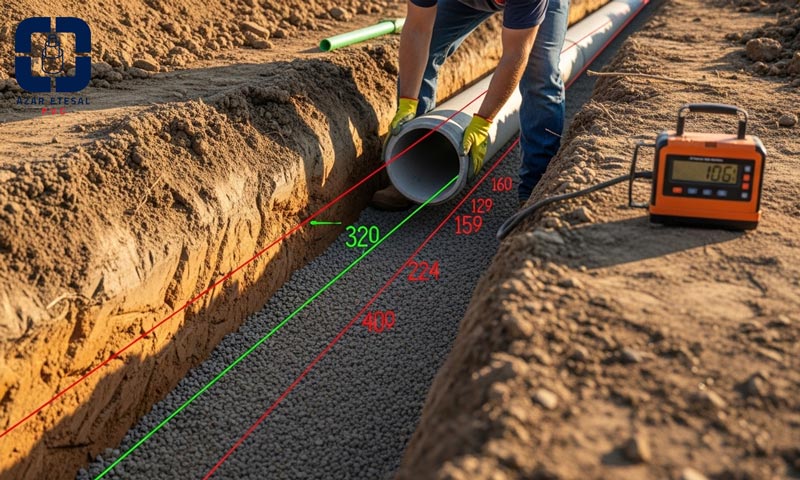

اهمیت و نحوه اجرای شیببندی استاندارد لولههای فاضلاب
- تضمین جریان ثقلی و جلوگیری از رسوبگذاری: سیستم فاضلاب زیرزمینی عمدتاً بر اساس جریان ثقلی کار میکند. شیببندی لوله فاضلاب باید به دقت محاسبه و اجرا شود تا فاضلاب با سرعت مناسب و بدون رسوبگذاری حرکت کند. شیب کم منجر به رسوب و گرفتگی، و شیب زیاد باعث جدا شدن مایع از جامد و فرسایش میشود.
- محاسبه و کنترل دقیق شیب در طول مسیر: شیب معمولاً بر حسب درصد یا نسبت بیان میشود (مثلاً ۱ تا ۲ درصد). کنترل شیب با استفاده از تراز لیزری، شلنگ تراز و سایر ابزارهای نقشهبرداری در طول عملیات لولهگذاری فاضلاب ضروری است.
نصب لولهها و حفاظت از آنها
نصب لوله فاضلاب پس از آمادهسازی بستر و تعیین شیب، مرحلهای حساس است که نیازمند دقت فراوان است.
فرآیند لولهگذاری و انواع لولهها
لولهها باید با دقت در بستر آماده شده قرار گیرند. اتصالات لولهها باید طبق دستورالعمل سازنده و با استفاده از واشرها و چسبهای مناسب انجام شود تا از نشت جلوگیری گردد. قبل از نصب لوله فاضلاب، هر لوله و اتصال باید از نظر وجود ترک، شکستگی یا هرگونه نقص ظاهری بررسی شود.
حفاظت از لولهها در برابر تنشها و عوامل محیطی
تنشهای مکانیکی خارجی (بار خاک، ترافیک): لولههای زیرزمینی در معرض بارهای ناشی از خاک رویی و ترافیک قرار دارند. انتخاب لولههای با مقاومت کافی و بستر سازی لوله فاضلاب مناسب، از آسیب به آنها جلوگیری میکند.
- تنشهای حرارتی و عوامل جوی: تغییرات دما میتواند باعث انبساط و انقباض لولهها شود. طراحی صحیح و استفاده از اتصالات انعطافپذیر میتواند این تنشها را مدیریت کند.
- حفاظت در برابر مواد خورنده: در صورت وجود خاکهای خورنده یا فاضلاب با ترکیبات شیمیایی خاص، باید از لولههای مقاوم در برابر خوردگی یا پوششهای محافظ استفاده شود.

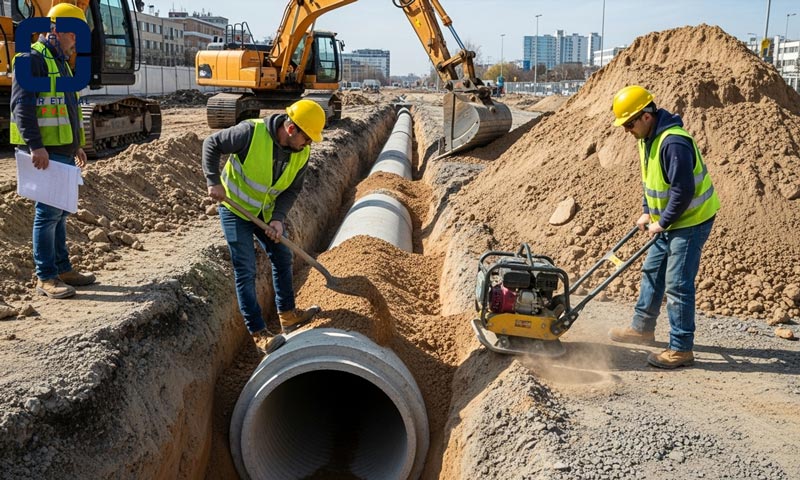

پر کردن و متراکم سازی کانال (بکفیل)
بکفیل لوله فاضلاب و متراکم سازی خاک اطراف لوله، مرحلهای حیاتی برای تثبیت لوله و جلوگیری از نشستهای آتی است.
انتخاب و استفاده از مواد پرکننده استاندارد (بکفیل)
- معرفی مواد کلاس IB، II، III و IV-A طبق استاندارد D2321: استاندارد ASTM D2321 مواد پرکننده (بکفیل) را به کلاسهای مختلفی تقسیم میکند که هر کدام ویژگیهای خاص خود را دارند. انتخاب ماده مناسب بر اساس نوع لوله، شرایط خاک و بارهای وارده انجام میشود.
- اهمیت شنریزی و بکفیل اولیه اطراف لوله: لایه اول بکفیل (معمولاً شن یا ماسه) که مستقیماً اطراف لوله را میپوشاند، باید با دقت بالا و به صورت لایهلایه متراکم شود تا لوله به خوبی در جای خود تثبیت گردد و از آسیبهای نقطهای جلوگیری شود.
اصول متراکم سازی خاک اطراف لوله
- روشهای متراکم سازی و لایهبندی: خاک بکفیل باید در لایههای نازک (حدود ۱۵ تا ۳۰ سانتیمتر) ریخته شده و با استفاده از کمپکتورهای دستی یا ماشینی به خوبی متراکم شود. این فرآیند باید به گونهای انجام شود که به لوله آسیبی وارد نشود.
- پر کردن نهایی ترانشه و چاهکها: پس از بکفیل اولیه، بقیه ترانشه با خاک مناسب پر شده و متراکم میگردد تا سطح زمین به حالت اولیه بازگردد و از نشستهای بعدی جلوگیری شود.
تست و بازرسی نهایی: تضمین عملکرد سیستم
پس از اتمام نصب لوله فاضلاب و بکفیل، انجام تستهای نهایی برای اطمینان از عملکرد صحیح و آببندی سیستم ضروری است.

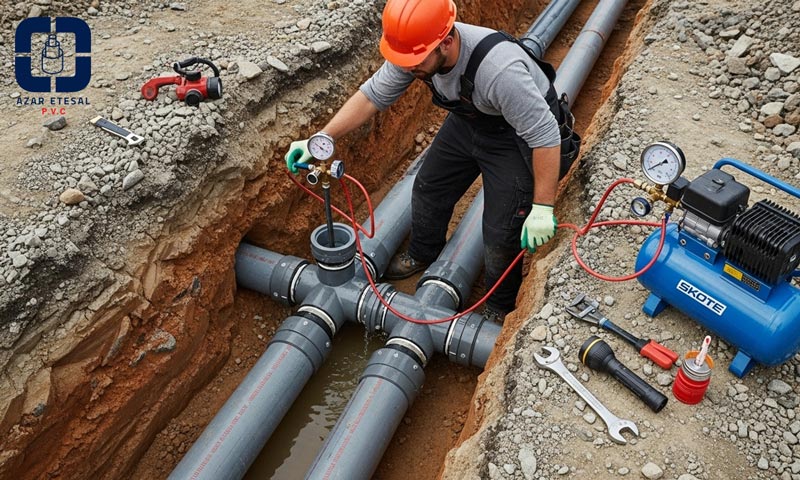

تست آببندی و نشتیابی لولههای فاضلاب
تست آببندی فاضلاب (تست تراوش یا نشتیابی) برای اطمینان از عدم وجود هرگونه نشت در اتصالات و بدنه لولهها انجام میشود. نشت فاضلاب میتواند منجر به آلودگی آبهای زیرزمینی و خاک شود. این تستها معمولاً با پر کردن بخشهایی از خط لوله با آب یا هوا تحت فشار مشخص و اندازهگیری افت فشار در یک بازه زمانی نیز انجام میشوند.
ملاحظات تکمیلی و اتصال به شبکه شهری
چندین نکته دیگر نیز در اجرای لولهکشی فاضلاب زیرزمینی حائز اهمیت هستند.
مشخصات فنی و قوانین حفر چاه فاضلاب
در مناطقی که امکان اتصال به شبکه فاضلاب شهری وجود ندارد، حفر چاه فاضلاب مطرح میشود. این چاهها نیز باید بر اساس مشخصات فنی و قوانین محلی حفر شوند تا از آلودگی آبهای زیرزمینی جلوگیری شود. محل حفر، فاصله از ساختمانها و منابع آب، و عمق چاه از جمله مهمترین اصول حفر چاه فاضلاب هستند.
پوشش خاک و استانداردهای مربوطه
پوشش خاک روی لولهها باید مطابق با استانداردها باشد تا لوله در برابر آسیبهای مکانیکی و حرارتی محافظت شود. استاندارد ASTM D2321 به طور مفصل به این موضوع میپردازد.
اصول اتصال به شبکه فاضلاب شهری
مراحل و ملاحظات فنی برای اتصال به سیستم موجود: اتصال خط فاضلاب ساختمان به شبکه فاضلاب شهری باید توسط متخصصین و با رعایت اصول فنی انجام شود. این مرحله شامل حفاری نقطه اتصال، نصب اتصالات استاندارد (مانند سیفون)، و بازرسی نهایی برای اطمینان از آببندی کامل است.
پایداری سیستم فاضلاب در گرو اجرای اصولی
همانطور که مشاهده شد، اصول حفر کانال فاضلاب، آمادهسازی کانال فاضلاب و تعیین عمق کانال لولهکشی فاضلاب، ارکان اصلی یک سیستم فاضلاب زیرزمینی پایدار و کارآمد هستند. از برنامهریزی دقیق و شناخت خاک گرفته تا حفر ترانشه فاضلاب، بستر سازی لوله فاضلاب، شیببندی لوله فاضلاب و نصب لوله فاضلاب، هر مرحله نیازمند توجه و رعایت استانداردهای فنی مانند ASTM D2321 است. با پایبندی به این اصول و انجام تست آببندی فاضلاب نهایی، میتوان از عملکرد صحیح و طولانیمدت سیستم لولهکشی فاضلاب زیرزمینی اطمینان حاصل کرد و بهداشت و سلامت جامعه را تضمین نمود.
